वैक्यूम प्रौद्योगिकी प्रणाली

वैक्यूम प्रणाली स्वचालित रूप से कोटिंग्स (सुरक्षा और सजावटी, सख्त, ऑप्टिकल) संयुक्त तरीकों की एक विस्तृत श्रृंखला के प्रयोग के लिए बनाया गया है।

आवेदन

उपकरणों की विशेष सुविधाओं में शामिल हैं:

- पूर्व उपचार मॉड्यूल आयन स्रोत की उपस्थिति उच्च भौतिक और यांत्रिक गुणों के साथ कोटिंग्स बनाने के लिए अनुमति देता है;

- एक बैच प्रक्रिया कक्ष में उत्पादों का बहिष्कार काफी अशुद्धियों की उपस्थिति कम कर देता है

और एक समान कोटिंग्स, साथ ही काफी वृद्धि संयंत्र क्षमता का गठन;

- कोटिंग अनुप्रयोग से मोड की मोटाई को नियंत्रित करने की क्षमता और एक कंप्यूटर मॉनीटर पर वर्णक्रमीय विशेषताओं का उत्पादन।

वैक्यूम उत्पादन श्रृंखला की तकनीकी विशेषताऐ;

1. कैमरों की संख्या - 3-7 पीसी।

2. सब्सट्रेट के आकार:

3000 मिमी - चौड़ाई

4000 मिमी - लंबाई

3. मैग्नेट्रान 3. नंबर - 2-7 पीसी।

4. आयन सूत्रों के 4. संख्या - 1 - 3 टुकड़े।

5. समय चक्र - 60 सेकंड।

6. बिजली की आपूर्ति पावर मैग्नेट्रान - 10-70 किलोवाट

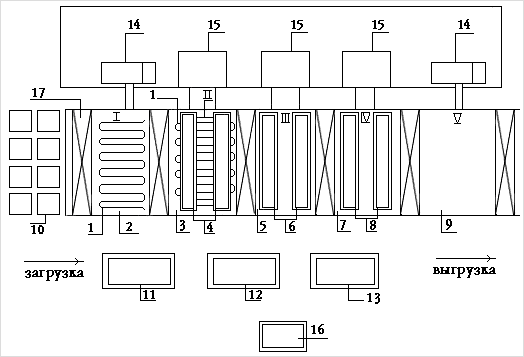

संकेत;

1. हीटर

2, 3, 5, 7, 9. कैमरा

4. आयन स्रोत

6, 8. मैग्नेट्रान

10. उत्पाद

11, 12. सत्ता रैक

13. रिसेप्शन नियंत्रण

14. समर्थन प्रणाली

15. उच्च वैक्यूम सिस्टम

16. रैक प्रबंधन

17. गेट

I – V. कैमरा
